平面鉸鏈波紋補償器
平面鉸鏈波紋補償器廣泛適用于化工、石油、熱電、冶金，城市集中供熱采暖等管網中，同時，便于管路設計，便于安裝施工。
產地：河北省泊頭市
供應商：河北中浩機械制造有限公司
平面鉸鏈波紋補償器詳細內容介紹

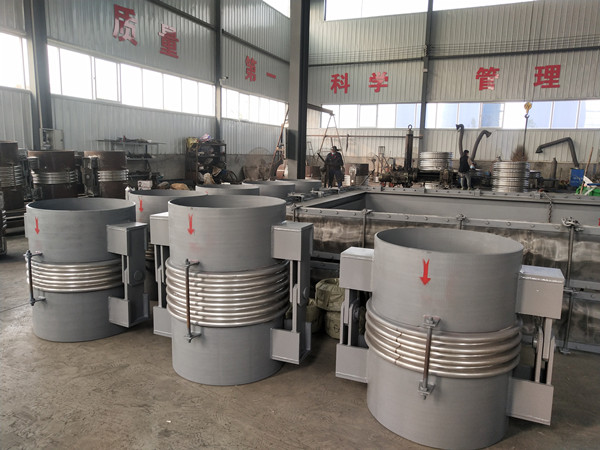

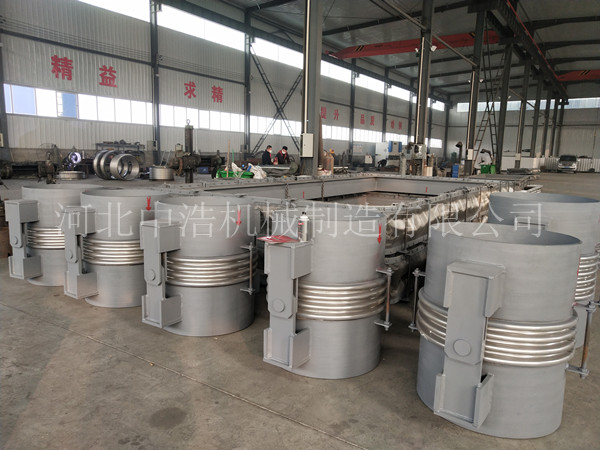

平面鉸鏈波紋補償器是由一個波紋管及銷軸、鉸鏈板、端管和立板等結構件組成。只能吸收一個平面內的角位移。軸銷、鉸鏈板、立板組成的鉸鏈結構能夠約束波紋管產生的壓力推力，并可產生角變形，通過兩個或三個成組使用來補償管道系統因熱脹冷縮引起的角位移。銷軸、鉸鏈板、立板可承受壓力推力引起的力和力矩。
平面鉸鏈波紋補償器相比萬向鉸鏈波紋補償器在吸收管線位移時吸收單方面的位移而萬向式波紋補償器吸收360°平面內產生的位移同時還可用于補償彎曲管段的橫向位移。
平面鉸鏈波紋補償器安裝與使用要求
1、平面鉸鏈波紋補償器在安裝前應先檢查其型號、規格及管道配置情況，符合設計要求。
2、對帶內套筒的波紋補償器應注意使內套筒的方向與介質流動方向一致，鉸鏈型波紋補償器的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的平面鉸鏈波紋補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用平面鉸鏈波紋補償器變形的方法來調整管道的安裝超差，以免影響平面鉸鏈波紋補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、平面鉸鏈波紋補償器安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)妮o助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、平面鉸鏈波紋補償器所有活動元件不得被外部構件卡死或限制其活動范圍，使其各部位保持正常運作。
